復合流蒸發式冷凝器
蒸發式冷凝器優點及應用領域
ZHX/ZNX系列蒸發式冷凝器產品廣泛應用于能源化工、醫藥、煤炭、電力、工業制冷、啤酒、飲料、食品的低溫加工、冷藏、建筑空調制冷等領域。
食品工業
● 家禽屠宰場
● 多用途冷庫/冷卻和冷凍系統
● 啤酒和飲料工業
● 工業制冰/溜冰場
● 冰淇淋廠
● 魚類加工業
化工醫藥
● 甲醇/合成氨壓縮機間冷卻
● 合成氣冷卻冷凝
● 天然氣或焦煤氣轉化工序氣體冷卻
● 凈化工序冷凝冷卻
● 尿素的尾氣回收
● 汽輪機的蒸汽冷凝
● 乙酸乙酯冷凝
相對傳統方式的冷凝器,蒸發式冷凝器具有以下幾方面的優勢:
一、節能
同風冷式冷凝器相比,蒸發式冷凝器冷凝溫度較低。而冷凝溫度每升高1℃,單位制冷量的耗電量將增加3%~3.5%,所以采用蒸發式冷凝器總功耗也會顯著降低,節能效果明顯。
二、節水
蒸發式冷凝器充分利用水的汽化潛熱,因而大大減少了水的損耗,對于我國水資源嚴重不足的北方地區有重要的意義。
三、結構緊湊,節省投資費用
由于不需另外設置冷卻塔,故整個裝置結構緊湊、體積小、占地面積少,蒸發式冷凝器通過把冷凝器盤管和冷卻塔結合成一體節省了寶貴的空間。由于蒸發式冷凝器高效率地利用蒸發式冷卻換熱方式,所以能有效地減少換熱面積、風扇的數量和風機電機功耗。
四、不污染環境
不少化工廠以往采用管殼式或淋激式冷凝器,夏季時由于冷凝壓力過高,常采用“放空降壓”,但每次放出的并不是不凝性氣體,其中含有大量的氨氣,據有關部門取樣分析,有時高達90%,不僅氨損失相當嚴重,還造成環境污染。但用蒸發式冷凝器后不存在這種現象。
復合流系列
工作原理
工作流體在盤管中流動,盤管外壁被噴淋水包裹,流體的熱量通過管壁傳遞與水和空氣形成飽和濕熱蒸汽,熱量由風機排入大氣,水分被擋回水槽循環噴淋,消耗量極少,噴淋水在循環的過程中通過PVC散熱片降低水溫,與新鮮入風形成風水同向流動。盤管主要依靠顯熱熱傳導方式,特別適合于高溫流體的冷卻。
產品特點
1)維修方便
巨大的維修空間,為設備的檢修提供變革性的便利,可在運行條件下通過檢修門入塔內維修。

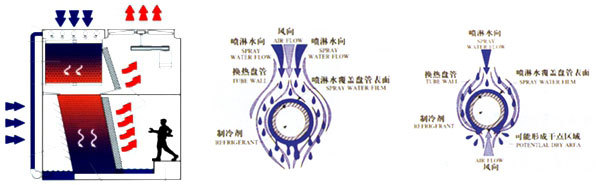

2)防止結垢
較佳的水覆蓋與管外表是由于空氣和噴淋水以順暢、平行和向下的路徑流過盤管表面,維持了完全管外覆蓋。從而消除了有利于水垢行成的干點。

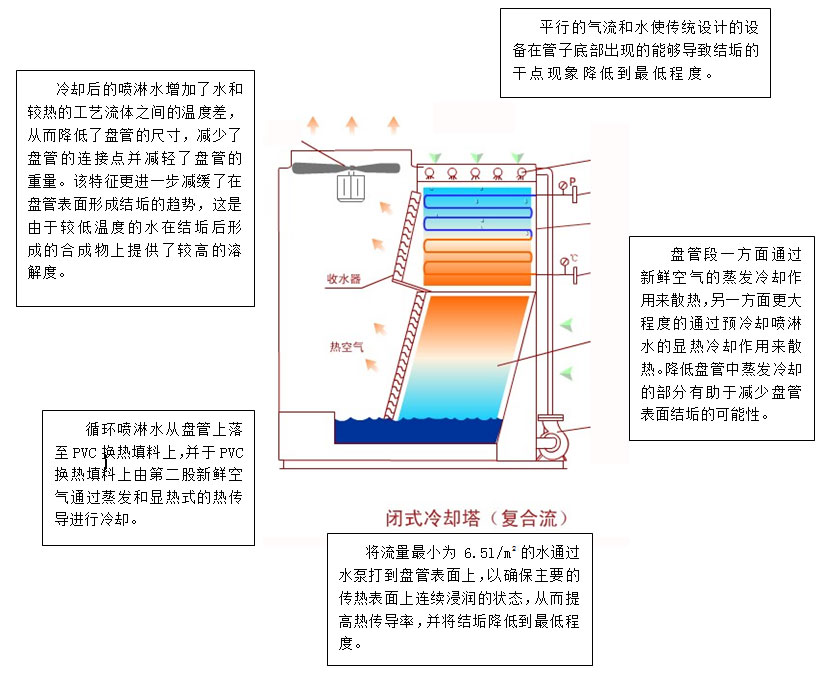

運行原理圖
逆流系列
工作原理
進風形式為底部逆流進風,與下落的噴淋水逆向交替形成飽和濕熱空氣,熱量由頂部風機排出,水份由特殊結構的脫水器收回集水槽循環使用,內部空間沒有換熱填料,騰出更多的空間增加盤管的單位散熱面積,結構更緊湊、占地小。特別適合用于溫度較接近當?shù)貪袂驕囟鹊那闆r。
產品特點
1)結構更緊湊
由于減少了換熱填料的空間,使得該類型設備結構更加緊湊,占用空間更小,運輸安裝方便。更適合用于環境惡劣的場所,如煉鐵廠,鑄造廠及各類廠礦企業。

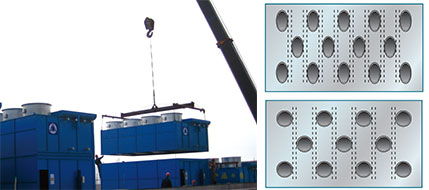

2)橢圓管設計
換熱管設計成橢圓管,排列更為緊密,相比圓管流體充注量更少,同時可以降低空氣的流動阻力。
3)可增加預冷翅片,實現高溫預冷和低溫停水,更適合嚴重缺水地區。

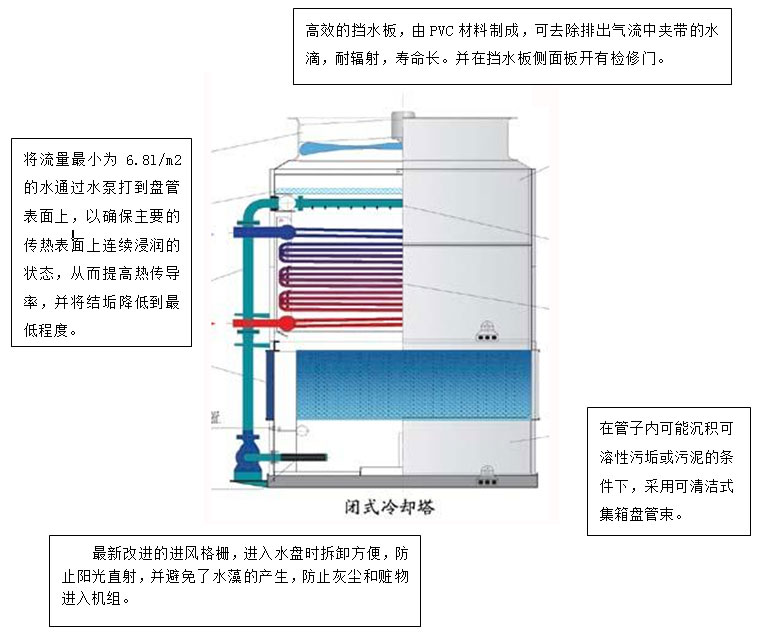

運行原理圖

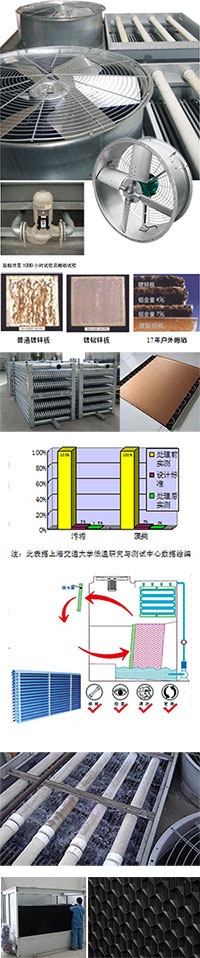

蒸發式冷凝器結構及主要部件說明
風機
ZHX/ZNX 系列蒸發式冷凝器采用蒸發冷專用鋁合金軸流風機,前傾式風葉結構設計,流線型入口風筒,風阻小、風量大、噪音低、性能佳、效率高。無皮帶傳動的結構,減少了傳動部件,并采用全封閉自冷式低噪音蒸發冷專用電機,具有體積小、重量輕、啟動性能佳、運行可靠、經久耐用等優點。
循環泵
循環泵采用不受轉向限制的優質機械密封,無泄漏,壽命長。并選用專用戶外型電機,特殊配置的進口軸承保證機泵長期可靠運行,具有小功率,大流量,低噪音,性能優異等特點。
采用進口鍍鋁鋅板
產品外殼采用進口鍍鋁鋅板,它是當今耐腐蝕性能最強的板材之一,使用壽命是普通鍍鋅板的3~6倍。并且具有阻熱性強、耐熱性高、外表美觀等優點。
表冷器
表冷器由優質的無縫流體管制成,冷卻盤管組的整體熱浸鋅處理,增強了盤管防腐蝕能力,延長了使用壽命,盤管沿制冷劑流向傾斜便于液體排出,盤管壓力降較低。
表冷器管型可根據工藝要求選用橢圓管、翅片管、波接管、復合型表冷器等型式。
電子水處理儀
配置先進的電子水除垢儀,其利用電子脈沖技術對循環水進行防垢除垢、殺菌滅藻的處理。您只需接通220V電源即可對循環水水質進行處理,有效的避免了盤管壁、填料上污垢的形成。
可拆式除水器
產品獨創的可拆式除水器采用耐腐蝕PVC材料,其結構通過改變氣流流向, 能有效地去除從盤管中出來的濕空氣水份,使水的飄逸率降低至0.001%以下。當清洗填料時,可方便的將出水器卸除。
先進的水分配系統
產品冷卻水噴淋系統采用大流量防堵塞的提藍式噴嘴,保證了布水的連續均勻噴灑在盤管表面上的水,在引風的作用下讓水最大限度的覆蓋于盤管表面,使水、空氣與制冷劑充分進行熱交換,從而提高了傳熱效果。噴嘴扣接于噴淋支管上,當清洗噴嘴及噴淋支管時可方便將其拆卸。
PVC填料熱交換層
特殊設計的PVC蜂窩式橫流填料,捷徑的橫進風結構,使空氣能迅速帶走水中的熱量獨特的填料流道,使水流在填料表面能形成大面積的流動水膜,延長了水在填料里的冷卻時間,提高了水冷卻效果。具有風阻系數小、抗老化、不易變形等優點。
