空冷器
空冷器特點及應用領域
空氣冷卻器是以環境空氣作為冷卻介質,橫掠翅片管外使管內高溫工藝流體得到冷卻或冷凝的設備,簡稱“空冷器”,也稱“空冷式熱交換器”。
空冷器由翅片管束、風機、百葉窗、構架、檢修平臺和其它用戶要求的部件構成。
空冷器運行時,被冷卻的物料走管內,環境空氣在風機的作用下走管處,利用兩者之間的溫差來冷卻。采用空冷器代替水冷器進行介質的冷卻或冷卻凝的優勢在于,不僅節約了寶貴的水資源,還可以減少水污染。此外還具有維護費用低、運轉安全可靠、使用壽命長等優點。特別是在我國北方和西部地區,空冷器較其他換熱設備有很大成本和環保的優勢??绽淦骺蓮V泛應用于石化、化工、醫藥、煤炭、電力、冶金等領域。

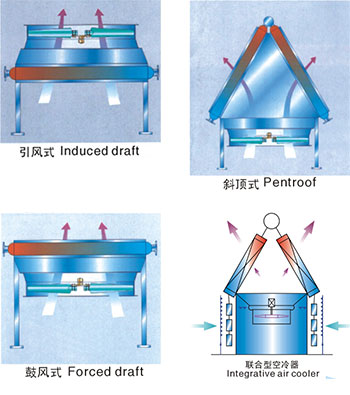

空冷器結構形式
● 引風式
翅片管束位于風機、風筒的下側,因?yàn)轱L(fēng)筒對于翅片管束有很好的防塵、防雨雪、防爆曬的作用,故而引風式空冷器具有相對穩定的換熱性能。同時它還具有如下優點:風量分配均勻、熱循環少、噪音低、使用壽命長等特點。
● 鼓風式
翅片管束位于風機、風筒的上側,風機電機位于空冷器的底部,維修十分方便。并且,風機電機的環境溫度比較低,大大延長了電機的使用壽命。
● 斜項式
翅片管束60°斜置于構架頂部,占地面積相對較小,適合于物料的冷凝,管內阻力降和傳熱系數要比水平式空冷器優良。
● 聯合式空冷器
翅片管束(一段)60°斜置于構架頂部,占地面積相對較小;翅片管束(二段)布置于風機進風口兩側,并且在翅片管束(二段)的迎風側,布置了增濕噴水系統。在極高環境溫度條件下,增濕噴水系統將大幅度提高設備的排熱能力,使空冷器輕松過夏。
翅片管結構形式
翅片管是空氣冷卻器的主要熱交換元件,其結構形式直接決定了整個換熱器的性能。同時,翅片與基管的連接方式也對熱傳遞有很大的影響,用于鋼管、不銹鋼管上的翅片主要由鋁片、鋼片或熱鍍鋅鋼片制成。
● 高效換熱翅片管
● L型繞片管
適用于溫度較低的工況,預制成L形的鋁帶螺旋纏繞在換熱基管上,采用這種工藝的鋁帶和基管的接觸面積較大,熱量從基管表面?zhèn)鬟f到翅片上,較大的接觸面積提高了熱交換效率。造價較低,適用溫度不超過150℃的系統。
● LL型繞片管
鋁帶經過繞制,在基管的根部形成雙L形狀,這種翅片管翅片根部互相重疊,與管壁接觸更好,保證了對管壁的完全覆蓋,抗腐蝕能力提高,適用溫度可在200℃以內,也可適用于濕式空冷器;但加工難度和價格也相應較高。
● KL型滾花翅片管
它是L形繞片管的改進,制造時,基管表面先經滾花,繞片時再在L根部的上面同步滾壓一次,使L根部一部分面積嵌入基管表面,這樣換熱效率和防腐蝕能力更高,使用溫度可達250℃。
● G型鑲嵌式翅片管
采用在基管表面預先制成等距的槽,安裝翅片,然后軋制槽的邊緣的工藝,使翅片和基管之間形成牢固的連接,傳熱效率高,且高溫和外力對這種翅片管幾乎沒有影響,但其缺點是不耐腐蝕,造價較低。
● DR型翅片管
是鋁管套在基管上,經過機械軋制緊箍在管子上,這種制造工藝使翅片管抗腐蝕性能好,傳熱效率高,翅片的整體性和剛度高,易于蒸汽和高壓水的清洗,但設備造價高,耗鋁材增多。
空冷器型號的說明
為方便用戶,我公司空冷器型號均參照NBT 47007-2010 《空冷式熱交換器》編制。
管束

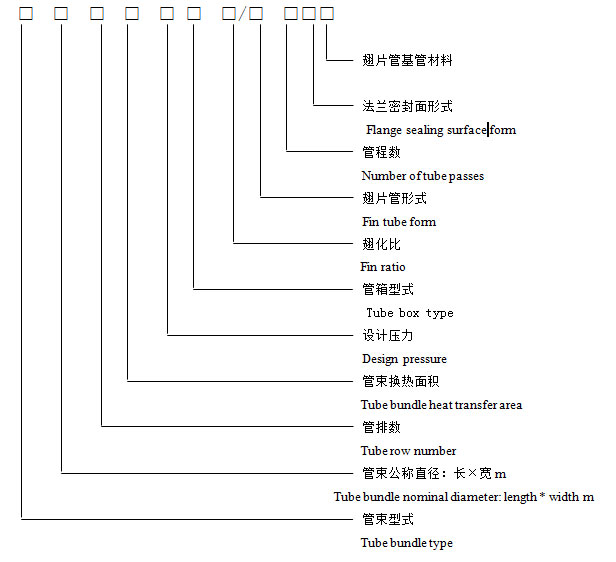

管束型號的表示方法
管束型式與代號見表
管束型式 | 代號 | 管箱型式 | 代號 | 接管法蘭密封面型式 | 代號 | 翅片管型式 | 代號 |
鼓風式水平管束 | GP | 絲堵式管束 | S | 突面法蘭 | RF | L型翅片管 | L |
斜頂管束 | X | 可卸蓋板式管箱 | K1 | 凸(凹)面法蘭 | M(FM) | 雙L型翅片管 | LL |
引風式水平管束 | YP | 可卸帽蓋式管箱 | K2 | 榫(槽)面法蘭 | T(G) | 滾花型翅片管 | KL |
濕式立置管束 | SL | 集合管式管箱 | J | 環連接面法蘭 | RJ | 雙金屬軋制翅片管 | DR |
干—濕聯合斜置管束 | SX | 透鏡墊法蘭 | TJ | 鑲嵌型翅片管 | G |
翅片管基管材料:當選用碳鋼時可缺省,當選用濰坊恒安散熱器有限公司的抗H2S、Cl-腐蝕稀土合金材料09Cr2AlMoRE時標注D,12Cr2AlMoV時標注R,選用其它材料也應標注。
標注示例
a.鼓風式水平管束:長9m、寬2m;6排管;基管換熱面積140m2;設計壓力4Mpa;可卸蓋板式管箱;雙金屬軋制翅片管,翅化比23.4;Ⅵ管程;接管法蘭密封面凹凸面;材料09Cr2AlMoRE,管束型號為:GP9×2-6-140-4.0K1-23.4/DR-VIMFMD。
b.引風式水平管束:長9m、寬3m;6排管;基管換熱面積193m2;設計壓力2.5Mpa;絲堵式管箱;L型翅片管,翅化比23.4;Ⅱ管程;接管法蘭密封面環連接面;材料為碳鋼的管束型號為:YP9×3-6-193-2.5S-23.4/L-ⅡRJ。
構架

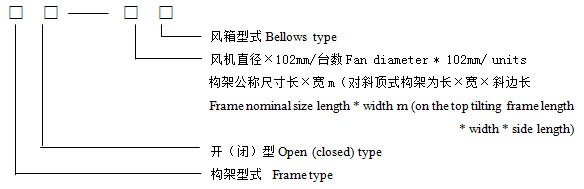

構架型號表示方法
標注示例
a.鼓風式空冷器水平構架長9m、寬4m;風機直徑3000mm,2臺,方箱型風箱;閉式構架型號為:GJP9×4B-30/2F。
型式與代號
構架型式 | 代號 | 構架開(閉)型式 | 代號 | 風箱型號 | 代號 |
鼓風式水平構架 | GJP | 開式構架 | K | 方箱型 | F |
斜頂構架 | JX | 閉式構架 | B | 過渡錐型 | Z |
引風式水平構架 | YJP | 斜坡型 | P | ||
濕式構架 | JS | ||||
干-濕聯合構架 | JL |
風機

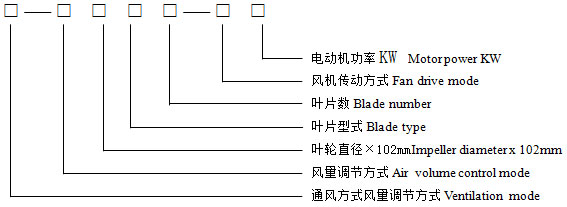

風機型號表示方法
標注示例
a.鼓風式,停機手動調角風機;直徑2400mm、B型玻璃鋼葉片;葉片數4個;懸掛式電動機軸朝上V帶傳動、電動機功率18.5KW的風機型號:G-TF24B4-Vs18.5
b.引風式,自動調角風機;直徑3000mm、R型玻璃鋼葉片;葉片數6個;懸掛式電動機軸朝上V帶傳動、電動機功率15KW的風機型號:Y-2FJ30R6-Vs15
型式與代號
通風方式 | 代號 | 風量調節方式 | 代號 | 葉片型式 | 代號 | 風機傳動方式 | 代號 |
鼓風式 | G | 停機手動調角風機 | TF | R型玻璃鋼葉片 | R | V帶傳動 | V |
引風式 | Y | 不停機手動調角風機 | BF | B型玻璃鋼葉片 | B | 電動機直接傳動 | Z |
自動調角風機 | ZFJ | W型玻璃鋼葉片 | W | 懸掛式V帶傳動,電動機軸朝上 | Vs | ||
自動調速風機 | ZFS | 鑄鋁葉片 | L | 懸掛式V帶傳動,電動機軸朝下 | Vx |
百葉窗
百葉窗型號表示方法
標注示例
a.手動調節百葉窗,長9m,寬3m,其型號SC9×3
b.自動調節百葉窗,長6m,寬2m,其型號ZC6×2
噴淋裝置
噴淋裝置型號表示方法
標注示例:噴淋裝置長9m、寬3m,其型號為P9×3

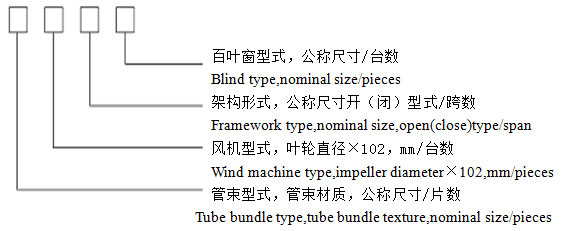

空冷器型號的表示方法
標注示例
A.鼓風式空冷器 水平式管束,長×寬為12m×3m,4片,停機手動調角風機,直徑3600mm,6臺,水平構架。長×寬為12m×6m,1跨開式構架,手動調節百葉窗,4臺。長×寬為12m×3m的空冷器型號為:
GP12×3/4-TF36/5-GJP12×6B/1 GJP12×6K/1-SC12×3/4
B.引風式空冷器 水平式管束,長×寬為12m×3m,2片,停機手動調角風機,直徑3600mm,2臺,自動調速風機,直徑3600m,1臺。水平構架,長×寬為12m×6m。1跨閉式構架,手動調節百葉窗,2臺,長×寬12m×3m的空冷器型號為:
YP12×3/2-TF36/3-ZFS36/1-GJP12×6B/1-SC12×3/2

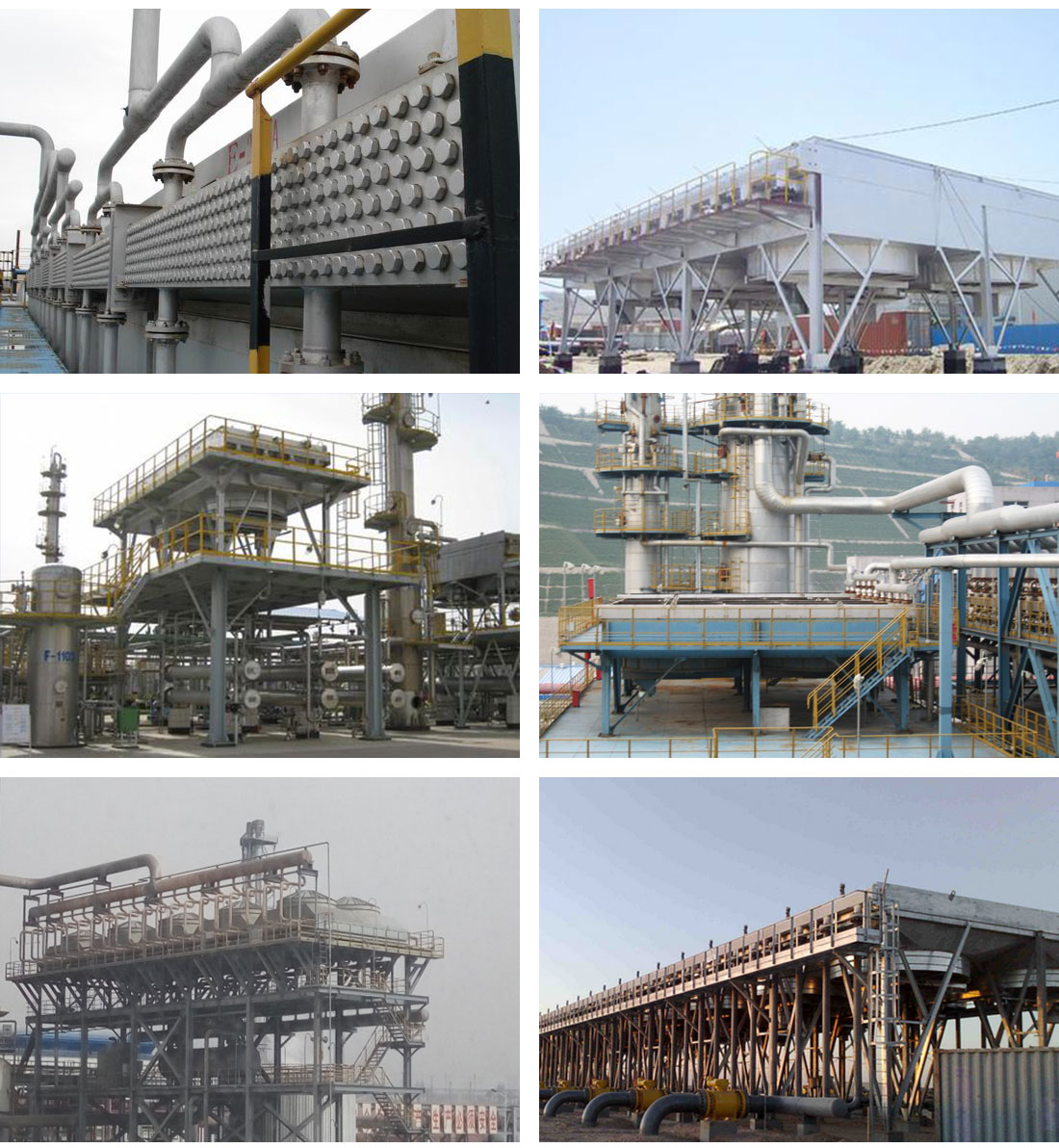

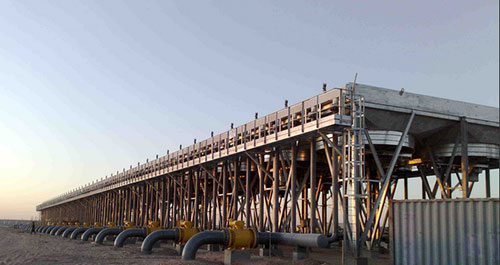

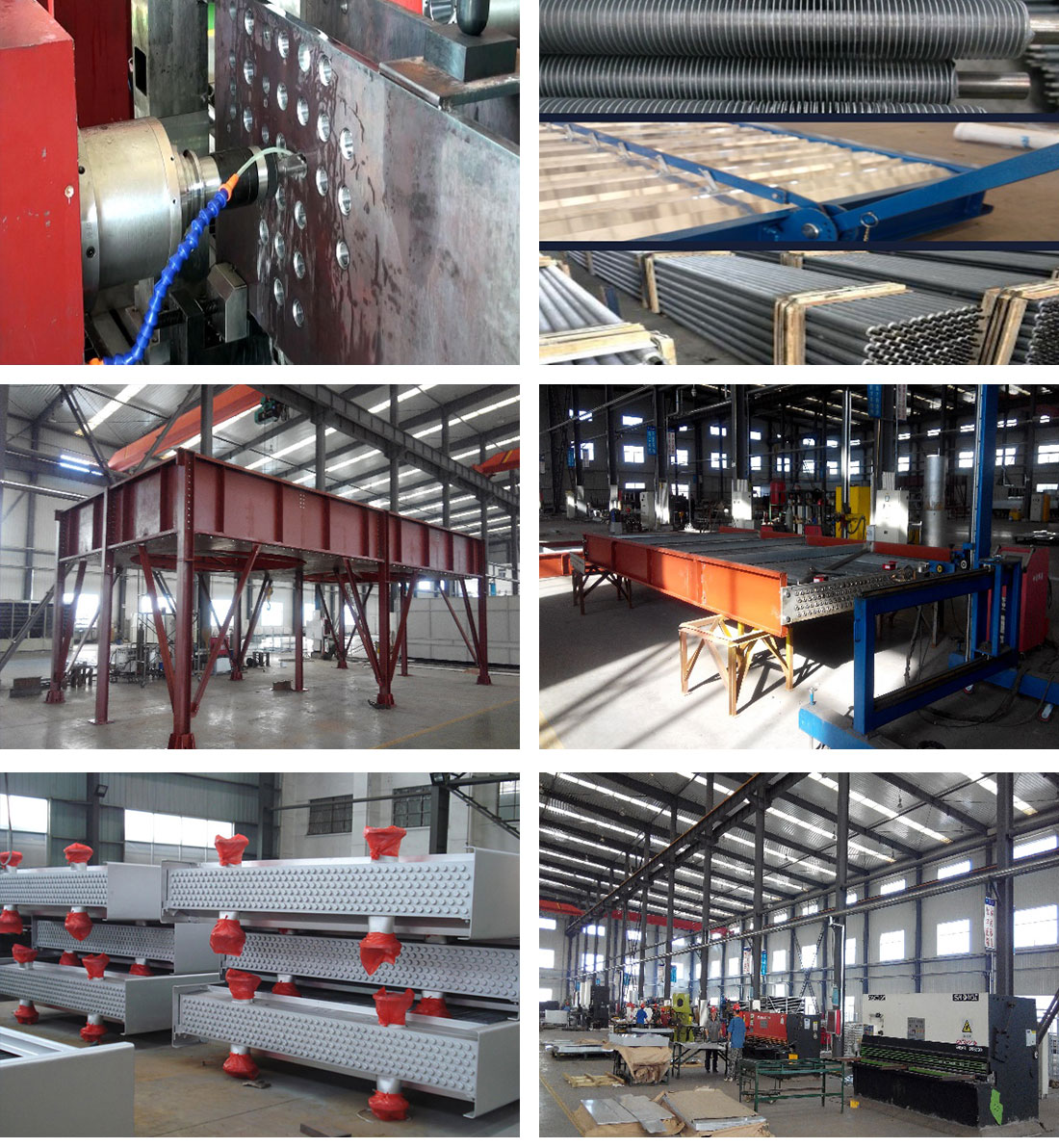

部分產品現場照片
